甲方提供资料：施工版全套施工图及项目相关基础资料

提交优化意见：根据设计规范和甲方要求对施工图进行审查，并提出意见意见初步回复：设计单位根据提出的意见初步进行逐条回复。

沟通会：建设单位、设计单位、审图单位，三家公司各派人参加会议，根据优化意见及初步回复，进行三方沟通。

设计单位根据沟通会议意见重新整理回复，提交正式意见回复。

甲方判定：甲方对设计单位回复意见进行判断，是否修改,还是维持原状。

设计院根据沟通后的意见，结合甲方判断，修改并提交图纸。

验证：结合甲方的判断意见，对设计单位根据沟通会意见修改的意见回复和修改图，进行逐条验证。如果设计图纸一次修改并没有到位，可能存在二次修改及二次验证问题。

审图报告：验证完成后，经甲方确认，出具正式优化报告。报告包含内容：优化意见复验报告、优化意见、结构优化分析报告。

⼀、钢结构单位在拿到图纸后，项⽬专职深化⼈员⾸先要对整套图纸读懂吃透。对图纸表达不详细或不明⽩的地⽅进⾏归纳整理以书⾯的形式向总包、设计进⾏正式提交，在下⼀个设计周例会上进⾏答疑再对答疑结果，总包、设计进⾏签字确认。钢结构深化单位在拿到正式的签字确认单后，⽅可进⾏下⼀步⼯作。

⼆、按照深化的程序要求对钢结构制作和安装⽅案进⾏会审。深化设计过程应包含钢结构制作⼯艺流程、节段划分⽅案、制作精度控制⽅案、质量检测⽅案、关键节点的计算分析以及与深化设计有关的整体分析等内容。

(1)钢结构深化设计开始前，按ISO9001的程序

⽂件的要求，对钢结构制作和安装⽅案进⾏会审。

(2)深化设计过程应包含钢结构制作⼯艺流程、节段划分⽅案、制作精度控制⽅案、质量检测⽅案等内容，

深化设计流程图如下：

(4) 深化设计出图思路

根据招标单位提供的本⼯程钢结构图纸、补充⽂件及招标⽂件，对本⼯程的钢结构进⾏具体深化。对每个单体的重要关键节点以及构件图重要的焊缝形式等深化图送交设计、业主、监理确认后，⽅可下料制作作为⼯程施⼯及验收依据。

(5)先进的钢结构深化设计软件

⼯程的深化设计采⽤CAD进⾏三维建模。

(6)图纸深化设计进度控制及保证措施

1)图纸深化设计进度控制

中标后，设计部根据⼯程总进度和资源情况排出“深化设计进度计划图”，明确本⼯程各结构设计进度节点，确保满⾜本⼯程总体制作进度；在设计院提交总体设计资料前，我公司将组建专项设计组，派1-2名深化设计⼈员到设计院提前熟悉设计内容，领会设计意图，以确保图纸转化按照总体设计进⾏；在完成每个分项设计后，即刻向设计院上报并申请深化设计图纸的审批，对审批后需要修改的部分，及时进⾏修改，直到审批合格；⾏“设计倒计时”制度，使每个⼈明确⾃⼰分项设计进度对于总体设计进度的重要性，⽬标明确，确保节点。

2)图纸深化设计质量保证措施

中标后，业主、总承包单位和设计院就本⼯程进⾏技术交底，同时提供完整的结构设计图。我公司设计部⾸先组织专⼈详细阅图，对作图范围、图⾯表达、构件编号等进⾏统⼀的规定。然后开始⼯作图的转化设计；为保证设计交接⼯作的顺利进⾏，将设⽴该项⽬专职负责⼈，强化与设计院及安装现场的联系与沟通，发现问题及时解决，确保⼯作图的设计完全贯彻原结构设计的思路和意图，并且可以将根据现场安装的需要⽽增设的安装作业所需的⼀些临时装置绘制在⼯作图上，以便于在⼯⼚直接加⼯，减少现场的⼯作量，加快施⼯进度；在设计过程中，如发现设计图有疑问，⽴即与总承包单位和设计院联系，经过协商达成⼀致后，进⾏修改；实⾏图纸的⾃审、专审制，即在⼯作图设计完成后，先进⾏⾃审，然后由专审⼈员进⾏审核，审核后设计⼈员进⾏确认并修改图纸，然后⼆次出图，再由专审⼈员进⾏审核并修改，最后将通过审核的图纸绘制出图，经原设计部门审查批准后⽅可投⼊⽣产；在构件加⼯过程中，如发现⼯作图有错误或原设计图有修改，⼯作图设计⼈员应及时进⾏确认，然后修改图纸发修改图，同时收回原图，以免发⽣混淆。我公司将为本⼯程的深化设计编制严格合理的⼯作流程和控制程序。同时根据中国钢结构⾏业的具体情况，制定符合建设部颁布的各项制图标准和设计规范的本公司的深化设计标准，建⽴起完善的三级审核制度。设计制图⼈员根据设计图纸、国家和部委的规范与规程以及本公司的深化设计标准完成⾃⼰负责的设计制图⼯作，并要经过以下检查和审核过程：

3)设计制图⼈员的⾃审

设计制图⼈员对初步完成的图纸的以下内容进⾏检查：

笔误、遗漏、尺⼨、数量；施⼯的难易性（对连接和焊接施⼯可实施性的判断）；

4)审图⼈员的校对检查

审图⼈员的检查内容和⽅法同⾃审时基本相同，但对以下内容要进⾏进⼀步审核：深化设计制图是否遵照相关的深化设计有关标准；

5)审定时的审图以修改后的深化设计图和两次审图清单为依据，对图纸的加⼯适⽤性和图纸的表达⽅法进⾏重点审核。对于不妥处，根据情况决定从审图⼈员或制图⼈员开始重复以上⼯作。如深化设计出现质量问题，并在⽣产放样阶段被发现时，应及时通知设计部。设计部会⽴即组织⼈员对问题进⾏分析，如果判断问题的性质属于简单的笔误，就迅速修改错误，出新版图纸，并⽴即发放给⽣产和质控等相关部门，同时收回原版图纸；如果判断图纸的质量问题属于对原设计的理解有误或⼯艺上存在问题时，则重新认真研究原设计图纸或重新分析深化设计涉及到的制作⼯艺，及时得出正确的认识，并迅速修改图纸，出新版图，发放给⽣产和质控等相关部门，同时收回原版图纸。当在构件制作或安装过程中，根据现场反馈的信息发现深化设计的质量问题时，⽴即通知现场停⽌相关部分的作业。同时组织技术⼒量会同有关各⽅研究出处理措施和补救⽅案，在征得设计和监理同意后，再⾏实施，尽可能将损失减少到最⼩，同时将整个过程如实向业主汇报。

(7)出错补救措施

由于本⼯程⾃⾝的复杂性，同时由于交流不畅或对图纸理解有误等原因⽽造成深化设计出错等问题也有可能会发⽣，为此，我们制定专门应对措施：设⽴专⼈与设计院、业主保持畅通的联系，尽量减少深化设计的错误；在设计中发现深化图出错，如果此时还未下料开始制作，⽴即对错误进⾏修改，在确认⽆误后再进⾏施⼯；如果深化设计发⽣错误，且⼯⼚已经下料开始制作，在发现错误后，⽴即停⽌制作，并向设计院和业主报告，与设计⼈员共同商讨所出现错误的性质，如果所发⽣的错误对整体结构不造成安全影响，在设计院、监理、业主的认可、批准后继续施⼯；否则对已加⼯的构件实⾏报废处理。

(8)与设计院协调配合措施

和设计院建⽴通畅的联系渠道是深化设计能够顺利进⾏的基础，为使与施⼯图设计单位的协调配合更加⽅便有效，本公司将设⽴专门的深化设计联系⼈，考虑到本⼯程的规模和特殊性，本⼯程深化设计的具体负责⼈为本⼯程的具体联系⼈；我们将充分发挥在钢结构加⼯制作⽅⾯的知识，在本⼯程钢结构设计的⼯艺适⽤性和可⾏性⽅⾯，向设计单位提出合理的建议，使得本⼯程的加⼯制作更加安全、经济、合理。

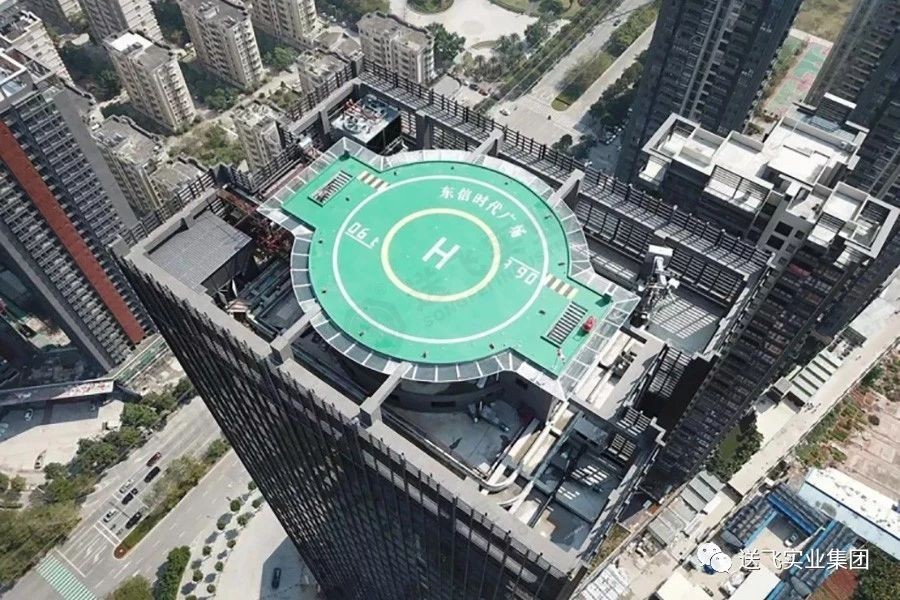

以上就是对浅谈钢结构停机坪图纸优化流程的相关内容介绍，遇到相关话题，如：直升机停机坪施工安装,楼顶直升机停机坪,有不懂之处，敬请咨询直升机停机坪厂家。
